當(dāng)前位置: 首頁(yè) > 產(chǎn)品中心 > 主打產(chǎn)品
微硅粉
- 產(chǎn)品描述
- 應(yīng)用常識(shí)
- 資料下載
- 工程應(yīng)用
微硅粉產(chǎn)品說(shuō)明

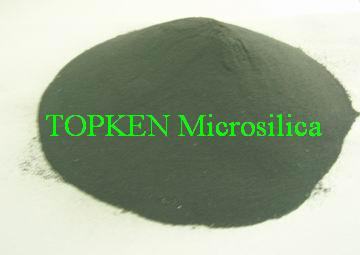

微硅粉（學(xué)名“硅灰”， Microsilica 或 Silica Fume ），系在冶煉硅鐵合金或工業(yè)硅時(shí)，通過(guò)煙道排出的硅蒸汽氧化后，經(jīng)特別設(shè)計(jì)的收塵器收集得到的無(wú)定形、粉末狀的二氧化硅（ SiO2 ）。微硅粉平均粒徑在 0.15~0.20 μ m ，比表面積為 15000~20000m 2 /kg ，具有極強(qiáng)的表面活性。
微硅粉主要成分是無(wú)定形二氧化硅，爐氣上升也夾帶著雜質(zhì)，如游離C、Fe2O3、CaO、K2O、Na2O等。硅粉的顏色隨C、Fe2O3含量增高而色澤由白、灰白到灰、深灰變化。
直接經(jīng)過(guò)收塵的微硅粉，我們稱之為原灰，其堆積密度150~300kg/m3,為了運(yùn)輸和工程應(yīng)用的方便，也可以對(duì)原灰進(jìn)行加密處理。
微硅粉的應(yīng)用
微硅粉的特性主要表現(xiàn)在兩方面：火山灰活性和微顆粒性。所以，微硅粉多作為填充料、改性外加劑使用。
- ♦ 用于高性能混凝土，提高混凝土強(qiáng)度，改善性能，延長(zhǎng)混凝土壽命
- ♦ 用于耐火材料，增強(qiáng)流動(dòng)性，減少用水量，提高產(chǎn)品強(qiáng)度和耐久性
- ♦ 用于干粉砂漿、灌漿料，提高早期強(qiáng)度

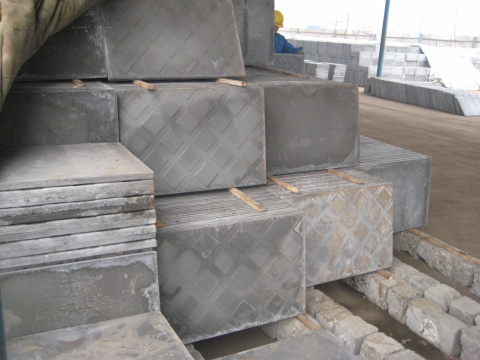

- ♦ 用于耐磨地坪，增加流動(dòng)度，提高耐磨蝕
- ♦ 用于油漆、涂料、樹(shù)脂、橡膠及其它高分子材料填充物
微硅粉在高性能混凝土中的表現(xiàn)

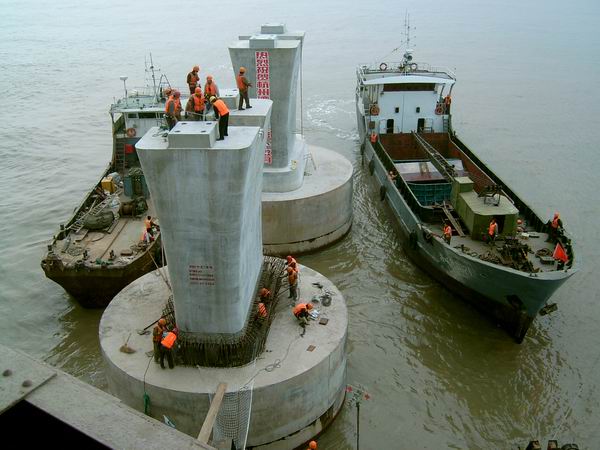

目前，為了提高強(qiáng)度和增加耐久性，往應(yīng)用于國(guó)家基礎(chǔ)設(shè)施建設(shè)的高性能混凝土里添加微硅粉已經(jīng)被廣泛接受。加了微硅粉的高性能混凝土，表現(xiàn)出較強(qiáng)的韌性，較高的抗凍，抗磨損能力和抗化學(xué)腐蝕能力，延長(zhǎng)了建筑使用壽命，使后期的維護(hù)、檢修費(fèi)用大大節(jié)省。近年來(lái)，國(guó)內(nèi)一些橋梁、碼頭出現(xiàn)坍塌毀壞的事例屢見(jiàn)不鮮，多數(shù)是由于其鋼筋混凝土被海水侵蝕嚴(yán)重造成的。而加入微硅粉能很好地解決這一點(diǎn)。
- ♦ 可降低氯離子和海水對(duì)混凝土的侵蝕性
- ♦ 可以使混凝土擁有極高的電阻系數(shù)
- ♦ 可以提高建筑物如飛機(jī)跑道、航母甲板、高速公路等的抗磨損性
- ♦ 可以擁有較強(qiáng)的抗化學(xué)腐蝕能力
微硅粉在高強(qiáng)度混凝土中的表現(xiàn)

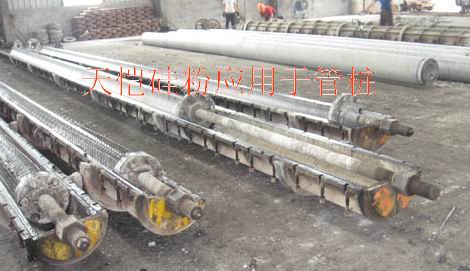

如果在高強(qiáng)混凝土中加微硅粉，可以使工程的設(shè)計(jì)者施工者有更多創(chuàng)造性地選擇。例如，使用添加微硅粉的高強(qiáng)混凝土可以在超高層建筑的設(shè)計(jì)中避免出現(xiàn)過(guò)多的支柱，以加大建筑使用空間，而且添加微硅粉可以預(yù)制出跨度更大的預(yù)應(yīng)力梁。
- ♦ 可以使混凝土的耐壓強(qiáng)度提高到140MPa
- ♦ 可讓混凝土的彈性模量高達(dá)40,000MPa
- ♦ 可使飛機(jī)跑道的撓曲強(qiáng)度28天達(dá)到14 MPa
- ♦ 較高的早強(qiáng)可適用于突擊工程項(xiàng)目和預(yù)制件
微硅粉在噴射混凝土中的表現(xiàn)
加入微硅粉的噴射混凝土多用于固巖工程、開(kāi)礦隧道襯砌、海工項(xiàng)目的立柱或饑餓購(gòu)得修復(fù)等，粘結(jié)性好，不僅可在干濕環(huán)境下施工，減少回彈，而且細(xì)度適合各種噴口，使噴射混凝土施工更經(jīng)濟(jì)，更節(jié)省時(shí)間，更有效。
- ♦ 可以減少噴射混凝土回彈損失達(dá)50%
- ♦ 可以提高施工效率，一次噴層厚度可達(dá)12英寸
- ♦ 可擁有更高的粘結(jié)強(qiáng)度
- ♦ 可擁有較高的電阻系數(shù)和較低的滲透性
- ♦ 可擁有較高的抗壓強(qiáng)度和撓曲強(qiáng)度
在耐火材料行業(yè)中的應(yīng)用
微硅粉作為一種新原料，在耐火行業(yè)普遍使用。它對(duì)不定形耐火材料的改善有重要作用，表現(xiàn)為：
- ♦ 傳統(tǒng)耐火材料中有眾多孔隙，微硅粉充填于孔隙中，提高了體積密度和降低氣孔率，強(qiáng)度可明顯增強(qiáng)
- ♦ 微硅粉有強(qiáng)的活性，在水中能形成膠體粒子，加入適量的分散劑，可增強(qiáng)流動(dòng)性，從而改善澆注性能
- ♦ 微硅粉在水中易形成—Si-OH基，具有較強(qiáng)的親水性和活性，能增強(qiáng)耐火材料的凝聚，同時(shí)對(duì)高溫性能有較大的改善，并可延長(zhǎng)耐火制品的使用壽命
- ♦ 代替純鋁氧化泥作耐火材料，節(jié)省成本
微硅粉的其他應(yīng)用
- ♦ 應(yīng)用于水泥工業(yè) 這種類似于混凝土添加材料，目前一些國(guó)家在不斷發(fā)展這方面的應(yīng)用，研制各種混合水泥，質(zhì)量?jī)?yōu)于普通水泥。
- ♦ 作化肥的防結(jié)塊劑
- ♦ 作硅酸鹽磚的原料
- ♦ 利用二氧化硅粉塵制取樹(shù)脂及其他高分子有機(jī)化合物為主的聚合物產(chǎn)品，并用作黑、白碳黑、滑石、石棉、氣溶劑等物的代用品，作為添加材料
天愷微硅粉技術(shù)指標(biāo)
| 檢測(cè)項(xiàng) | 天愷硅粉典型值 | ||||
| 850(%) | 900(%) | 920(%) | 940(%) | 970(%) | |
| SiO2（%） | 86.40 | 89.02 | 92.09 | 94.8 | 96.77 |
| K2O（%） | 1.34 | 1.32 | 1.12 | 0.63 | 0.26 |
| Na2O（%） | 0.52 | 0.52 | 0.42 | 0.35 | 0.29 |
| 燒失量 750℃（%） | 1.87 | 1.80 | 1.60 | 0.90 | 0.80 |
| 含水率（%） | 0.41 | 0.41 | 0.40 | 0.43 | 0.41 |
| 45 微米篩余（%） | 4.0 | 6 | 4.7 | 3 | 2.6 |
| 比表面積（m2/g） | 18 m2/g | 18 m2/g | 19 m2/g | 19 m2/g | 19 m2/g |
| 體積密度（kg/m3） | 200~350(850U) | 200~350(900U) | 200~350(920U) | 200~350(940U) | 200~350(940U) |
| 600~700(850D) | 600~700(900D) | 600~700(920D) | |||
